راهنمای انتخاب و خرید چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110

چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110 با کمپرسور اسکرو به دو صورت یکپارچه و مجزا بر اساس استانداردهای بین المللی توسط مجموعه تخصصی خاورمیانه طراحی و تولید می گردد.

بطور کلی چیلر های تراکمی هوایی اسکرو خاورمیانه با مبرد R22 در ظرفیت های ۵۰ تا ۶۴۰ تن تبرید با استفاده از تکنولوژی های روز دنیا تولید و عرضه می شوند.

اگر مایل به تهیه و تدارک یا خرید چیلر از برندهای معتبر، با مناسب‌ترین قیمت و مشخصات فنی، زمان تحویل به موقع و پاسخگویی شایسته کارشناسان هستید، به جای درستی مراجعه کرده‌اید و صمیمانه به شما تبریک می‌گوییم!

امیدواریم با مطالعه موارد ارائه شده زیر و تماس با کارشناسان فروش بخش تجهیزات تهویه مطبوع در مجموعه خاورمیانه، تجربه خرید مناسب و رضایت‌بخش، از این مجموعه پویا را کسب نمایید.

کمپرسورهای اسکرو در چیلرهای هوایی خاورمیانه از دو چرخ دنده حلزونی شکل تشکیل شده که دارای یک محور گرداننده و یک محور گردنده می باشند. این دو چرخ دنده بخار مبرد را متراکم کرده و آن را گرم می نمایند. لازم به ذکر است روغن مخصوص که به همراه بخار مبرد وارد کمپرسور می گردد وظیفه روغن کاری یاتاقان ها و روتورها، همچنین خنک کاری کمپرسور و جلوگیری از سائیدگی و … در کمپرسور چیلر را به عهده دارد.

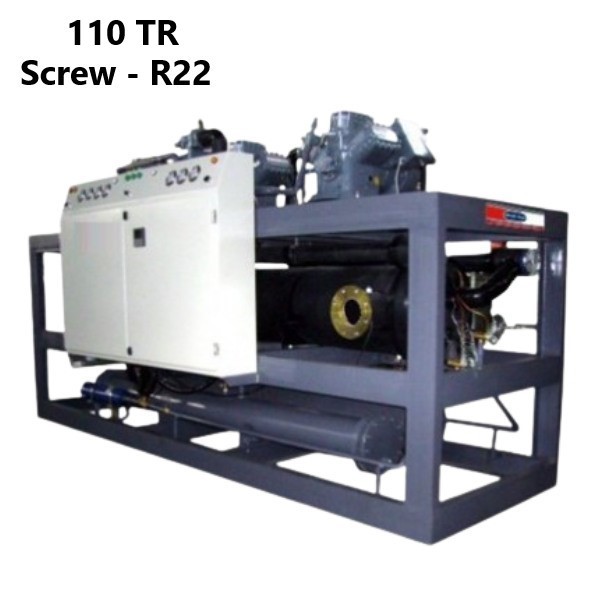

چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110
مشخصات فنی و ویژگی‌ّهای چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110

بدنه :
چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110 دارای بدنه مستحکم از جنس استیل گالوانیزه به ضخامت ۳ میلی متر برای شاسی و تا ۲ میلی متر برای چهار چوب بوده و همچنین این چیلر دارای قابلیت نصب در محیط های بیرونی، عدم اشغال فضاهای داخلی موردنیاز و برش و شکل دهی بدنه با کنترل کامپیوتری نیز است.
کمپرسور :
چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه دارای کمپرسور از نوع اسکرو ساخت برندهای معتبر اروپایی با گاز مبرد R22 بوده که دارای قابلیت نصب در یک یا چند مدار است.
کمپسور اسکرو چیلرهای هوایی خاورمیانه مجهز به لرزه گیر به منظور کاهش صدا، بازدهی بسیار بالا و عمر طولانی، سنسور کاهش جریان هجومی و محافظ حرارتی موتور می باشد.
فن :
فن چیلرهای تراکمی هوایی خاورمیانه با کمپرسور اسکرو دارای تیغه هایی از جنس آلومینیومی یا ABS، پوشش محافظ از جنس استیل گالوانیزه، کلاس عایق بندی موتور از نوع F و B و کلاس حفاظتی موتور IP54 است.
لوازم کنترلی و ابزار دقیق مدار برودت :
چیلرهای هوایی اسکرو خاورمیانه مجهز به قطعاتی از معتبرترین برندهایی اروپایی هستند که عبارتند از:
– شیر اطمینان : در چیلرهای هوایی خاورمیانه شیر اطمینان مقدار گاز و میزان رطوبت موجود در خط مایع را نشان می دهد.
– شیر برقی: شیر برقی که توسط بوبین نصب شده بر روی ساقه آن قطع و وصل می گردد، با برقدار شدن بوبین شیر برقی مسیر عبور مایع مبرد باز و با قطع جریان مسیر عبور مایع بسته می شود.
– شیر انبساط (Expansion valve) : یک شیر حرارتی قابل تنظیم است که قبل از ورود مایع مبرد به اواپراتور باعث کاهش فشار مایع مبرد و آماده سازی آن برای تبخیر در دمای اواپراتور می گردد.
– ترموستات (Thermostat) و Pressure switch : چیلرهای تراکمی هوایی خاورمیانه جهت کنترل دمای آب اواپراتور و کنترل ظرفیت چیلر، به ترموستات (Thermostat) و به منظور کنترل فشار رانش و مکش به Pressure switch مجهز شده تا در صورت کاهش یا افزایش بیش از حد فشار، کمپرسور خاموش شود.
– فیلتر درایر (Dryer Filter) : از این فیلتر جهت جذب رطوبت در مسیر مایع مبرد و فیلتر ساکشن (Suction Filter) جهت جلوگیری از ورود ناخالصی‌ها استفاده می شود.
– آنتی فریز (Anti Freeze) : آنتی فریز (Anti Freeze) در چیلر تراکمی هوایی خاورمیانه جهت جلوگیری از یخ زدگی آب در اوپراتور، نصب می گردد.
اواپراتور :
اواپراتور چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110 از نوع پوسته و لوله (SHELL&TUBE) و با پوسته از جنس استیل کربن و لوله از جنس مس بوده که با فوم و روکش آلومینیومی ضد اشعه UV عایق بندی شده و همچنین دارای طراحی متناسب با نیاز پروژه و ظرفیت واقعی تبرید نیز است.
کندانسور :
کویل های کندانسور چیلرهای هوایی اسکرو خاورمیانه از لوله های مسی و فین های آلومینیومی ساخته شده و براساس تکنولوژی turbo fin جهت افزایش تبادل حرارتی طراحی می شوند.
همچنین به منظور افزایش راندمان کمپرسور این دستگاه ها دارای سابکول و قابلیت کارکرد در محیط با دمای بالا نیز بوده و متناسب با نیاز پروژه و ظرفیت واقعی تبرید طراحی می گردد.
تابلو برق :
تابلو برق چیلر تراکمی هوایی اسکرو خاورمیانه مدل DTCHS110 شامل قطعاتی با کیفیت از معتبرترین برندهای جهانی است که عبارتند از :
– کنترلر danfoss و siemens
– کنترل بار Schneider، Siemens
– اینورتر فن کندانسور LS,Schneider
– کنتاکتور Schneider، Siemens ، Hyundai

خاورمیانه؛ هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)
مزایای کمپرسور اسکرو در چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110

باتوجه به اینکه چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110 و سایر ظرفیت های چیلرهای تراکمی اسکرو خاورمیانه دارای کمپرسور اسکرو هستند، به توصیف مزایای این کمپرسورها می پردازیم که عبارتند از :

کم حجم و پرتوان
دارای طول عمر بالا
سازگار با هر نوع مبرد
دارای صدا و لرزش کمتر
نیاز به تعمیر و نگهداری کمتر
نزدیک بودن ظرفیت اسمی و واقعی
دارای ارتعاش کمتر ( بدلیل چرخشی بودن حرکت)
دارای کنترل ظرفیت متغیر اتوماتیک و دستی (اختیاری)
زیربار رفتن تدریجی و کاهش ۲۵ درصدی مصرف برق چیلر
دارای قابلیت اتصال به سیستم BMS یا کنترل هوشمند ساختمان
دارای مقاومت در برابر بازگشت مایع (بدلیل نحوه تراکم گاز و عدم وجود (valve plate))
دارای استهلاک پایین (بدلیل وجود قطعات متحرک کمتر و حرکت دورانی به جای رفت و برگشتی)
دارای قابلیت وسیع برای کنترل ظرفیت ( بصورت پیوسته که موجب عملکرد بهتر کل سیستم می گردد.)
دارای ظرفیت های بالاتر ( با توجه به قابلیت بالای کنترل ظرفیت برای استفاده در تناژهای بالای ۵۰ تن تبرید)

موارد مهم هنگام سفارش چیلر تراکمی هوایی اسکرو خاورمیانه

ظرفیت ها و مشخصات اعلام شده در جدول مشخصات فنی براساس دمای آب سرد ۴۵ درجه فارنهایت و دمای کندانسینگ ۱۲۲ درجه فارنهایت ارائه شده و جهت آگاهی از ظرفیت در سایر شرایط ، با بخش مهندسی خاورمیانه ارتباط برقرار فرمایید.
در هنگام سفارش و خرید چیلر تراکمی هوایی ظرفیت ها و مشخصات اعلام شده مربوط به گاز فریون ۲۲ بوده و جهت آگاهی از شرایط برای سایر مبردها، با بخش مهندسی خاورمیانه ارتباط برقرار فرمائید.
ساخت انواع چیلر تراکمی هوایی اسکرو خاورمیانه با کمپرسور اسکرو درسایر ظرفیت ها بنا به سفارش کارفرمایان امکان پذیر می باشد .
کمپرسورهای اسکرو در چیلر های تراکمی دما تجهیز معمولا” از برند های معتبری مانند Bitzer ، Danfus، Copeland و یا براساس موجودی از کمپرسورهای با کیفیت مشابه می باشند .
تغییر در مشخصات فنی و تجهیزات مورد استفاده در چیلر هوایی اسکرو دما تجهیز بر اساس سفارش مشتری ( مانند نصب مبدل صفحه ای برای کنداکسور و اواپراتور ) با قیمت های متفاوت قابل انجام خواهد بود .

نکات لازم برای نصب چیلر تراکمی هوایی اسکرو خاورمیانه

در حمل و نقل چیلر تراکمی هوایی اسکرو خاورمیانه جهت جابجایی چیلر از محل های از پیش تعیین شده موجود روی چیلر استفاده نمائید و هیچ گاه از لوله های ارتباطی و اجزاء چیلر برای بلند کردن استفاده نکنید.
لوله های ارتباطی باید بدون تنش و فشار به چیلر متصل شوند، به طوری که پس از اتصال لوله ها اگر یک اتصال فلنجی نزدیک به چیلر را آزاد کنید محور دو فلنج همچنان در جای خود ثابت بماند.
چیلرها را تراز نصب کنید و پس از آب اندازی اواپراتور و کندانسور، تراز بودن آن ها را مجددا بررسی کنید.
برای جلوگیری از ورودی ضربات ناشی از جریان آب به چیلر از لرزه گیرهای مناسب استفاده نمائید.
دهش پمپ های برج خنک کننده (کولینگ واتر) و آب سرد فن کوئل ها (چیلر واتر) را به دستگاه متصل کنید.
در مدار مکش آب پمپ های کولینگ و چیلر لزوما باید صافی نصب گردد.
محل نصب چیلر باید از لحاظ تهویه و جریان آزاد هوا و دمای محیط مناسب باشد. در غیر اینصورت افزایش دمای کندانس نه تنها موجب ازدیاد مصرف برق می شود بلکه ممکن است باعث بروز صدمه به آن نیز گردد.
برای مکان هایی که به صدا و ارتعاش بیش از اندازه حساس هستند لازم است تمهیداتی برای جلوگیری از انتقال ارتعاش و صدا در آن فراهم شود.
برای حفظ شرایط مناسب بهره برداری ، تعمیرات احتمالی ، اسیدشویی کویل کندانسور و اواپراتور و همچنین تهویه اطراف چیلر ، حداقل فاصله هر طرف چیلر با دیوار یا موانع دیگر از هر طرف دست کم ۱٫۸ متر است.

خاورمیانه؛ هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)
سفارش خرید و گارانتی چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110

چیلر تراکمی هوایی اسکرو ۱۱۰ تن تبرید خاورمیانه مدل DTCHS110 دارای ۱۸ ماه گارانتی طلایی عملکرد و ۱۰ سال خدمات بعد از فروش می باشد.
در مجموعه مرجع و تخصصی خاورمیانه، اطلاعات فنی و بهترین قیمت برای خرید چیلر تراکمی هوایی خاورمیانه با گارانتی طلایی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
برای خرید چیلر، باید توجه به ظرفیت سرمایش و ابعاد محل نصب چیلر باشد. زیرا، چیلر در انواع مختلف با ظرفیت های سرمایش و هوادهی متفاوتی تولید و عرضه می شود، و شما باید قبل از اقدام به خرید چیلر ، متراژ و کاربری محیط مورد نظر خود را در نظر داشته باشید، تا بتوانید انتخاب صحیح و درستی در مدل و ظرفیت هوادهی چیلر ، با قیمت مناسب داشته باشید.
جهت مشاهده و اطلاع از گارانتی و مشخصات فنی انواع چیلر های تراکمی هوایی خاورمیانه، روی تب “مشخصات فنی” در صفحه هریک از محصولات، کلیک کنید.

کارت گارانتی طلایی خاورمیانه کارخانه خاورمیانه
مدل دستگاه

DTCHS110
ظرفیت اسمی (TON) ۱۱۰
گاز مبرد R22
ابعاد تقریبی (طول x عرض x ارتفاع)(mm)
۴*۲٫۴۵*۲٫۳۵
وزن (kg) ۲۹۵۰
توان مصرفی (kw) ۱۰۶٫۵
جریان مصرفی (A) ۱۷۶٫۳
برق مورد نیاز (NA) ۳۸۰-۴۲۰v-3ph-50hz
ضریب کارایی انرژی(COP) (NA) ۲٫۶
فن
نوع (NA)
آکسیال
تعداد (NA)
۶
دور فن (RPM) ۹۳۰
قطر فن (cm) ۸۱
توان مصرفی (kw) ۱۰٫۸
جریان مصرفی (A) ۲۱٫۳
ظرفیت هوادهی (m3/h) ۷۵۳۶۰
سطح جبهه کویل (sg.ft) ۱۳۴
جنس فین (NA) AL
کمپرسور
نوع (NA)
اسکرو
تعداد (NA)
۱
ضریب عملکرد (NA) ۲٫۸
تعداد مدار برودتی (NA) ۱
میزان شارژ مبرد در دستگاه (KG) ۹۱٫۴۴
اواپراتور
نوع (NA)
shell&tube
تعداد (NA)
۱
سیال (NA) water
دبی سیال (m3/h) ۱۸۲٫۹
افت فشار (m.H20) ۳٫۱۵
